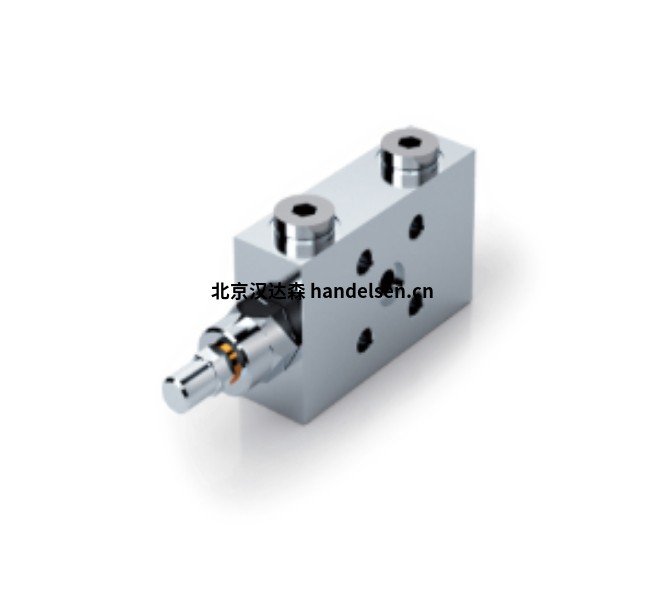

Oleodinamica Marchesini 液壓閥VBPDE主要用于雙向鎖定液壓缸



液壓閥是液壓系統中的那些組件，可以調節流體壓力，減少、中斷或轉移流量，從而根據系統需要移動各種執行器。  VBPDE 屬于雙向液壓鎖，也叫雙液控單向閥，主要用于雙向鎖定液壓缸，確保其在特定位置保持穩定。



工作原理

液流可在一個方向自由流動，而在反向時，除非施加先導壓力，否則液流將被阻止，從而實現雙向鎖定功能。



主要功能

雙向鎖定：主要功能是雙向鎖定液壓缸。流體可在一個方向自由流動，而在反向時，若沒有先導壓力，流體流動將被阻止，可有效防止液壓缸因外力等因素產生位移，確保設備運行的穩定性和安全性。

先導控制：通過先導壓力控制閥門的開啟和關閉。當施加合適的先導壓力時，可使反向流體通過，實現液壓缸的反向動作，能精確控制液壓系統中流體的流向，滿足不同工況下的操作需求。

產品特性：

高壓適應性：工作壓力較高，部分型號如 VBPDE 3/8" L 最大壓力可達 350bar，可在高壓液壓系統中穩定工作，能承受液壓系統中的高壓和沖擊載荷。

良好密封性：采用丁腈橡膠標準密封，密封性能良好，可有效防止液壓油泄漏，保證系統的效率和性能，減少因泄漏導致的系統故障和維護成本。

材質耐用：主體采用鍍鋅鋼材質，具有良好的耐腐蝕性和強度。內部零件為硬化和研磨處理的鋼材質，耐磨性好，可保證較長的使用壽命和可靠的性能。

流量規格多樣：有多種流量規格可供選擇，如 VBPDE 1/4"L 最大流量為 20L/min，VBPDE 3/8" L 最大流量為 35L/min 等，可滿足不同流量需求的液壓系統。

溫度適應性廣：允許環境溫度為 - 40°C 至 + 60°C，允許油溫為 - 15°C 至 + 80°C，能在較寬的溫度范圍內正常工作，可適應不同工作環境。



技術參數：

先導比：1:5.5

流量：30L/min

壓力：350bar

開啟壓力：4.5bar

螺紋規格：G 3/8 BSP

閥體材質：鍍鋅鋼

內部零件材質：硬化和研磨處理的鋼

密封材質：丁腈橡膠（Buna - N）

重量：約 0.994kg



應用領域

工程機械領域：可用于起重機，鎖定變幅液壓缸或伸縮液壓缸的位置，防止起重臂在工作過程中因自重或外力作用而自行回縮或移動，確保起重作業的安全和穩定。在挖掘機中，能鎖定動臂、斗桿或鏟斗液壓缸，使挖掘動作更精準，尤其在進行精細作業或停機時，可防止液壓缸漂移，提高作業效率和精度。

農業機械領域：應用于拖拉機的懸掛系統，可鎖定液壓缸，使懸掛的農具保持在特定高度，不受地形變化或農具重量影響，保證耕作深度一致。在聯合收割機中，可用于鎖定切割器、輸送裝置等部件的液壓缸，確保在收割過程中各部件位置穩定，保障收割作業順利進行。

工業機械領域：在注塑機中，可鎖定合模液壓缸，防止模具在注塑過程中因壓力變化而打開或移動，保證產品成型質量。也可用于金屬加工設備，如液壓機，鎖定工作液壓缸，使工件在加工過程中保持固定位置，確保加工精度。

叉車等物流設備領域：能穩定叉車貨叉液壓缸的位置，在叉取和搬運貨物時，防止貨叉因貨物重量或行駛過程中的震動而上下移動，保障貨物運輸安全，提高作業效率。

船舶與海洋工程領域：可用于船舶的甲板機械，如起重機、艙蓋啟閉裝置等，鎖定液壓缸以抵抗海浪沖擊和船舶晃動的影響，確保設備操作安全可靠。在海洋平臺的液壓系統中，也可用于鎖定相關液壓缸，保證平臺作業設備穩定運行。



型號規格：常見型號有 VBPDE 3/8"A、VBPDE 1/2"A 等管式型號，以及 VBPDE 3/8"FL、VBPDE 1/2"FL 等板式型號。
