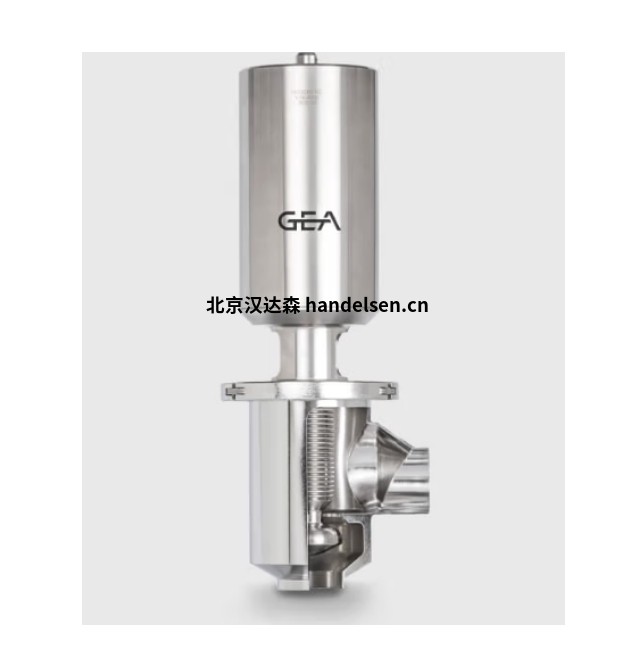

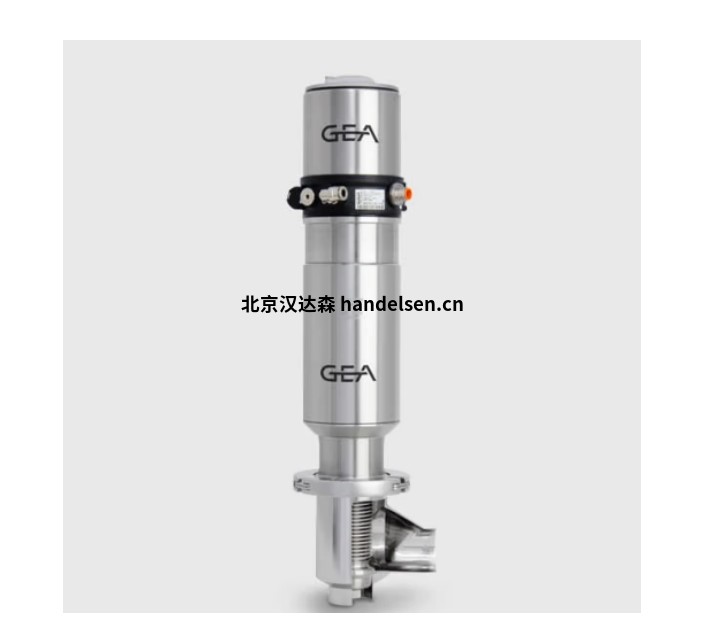

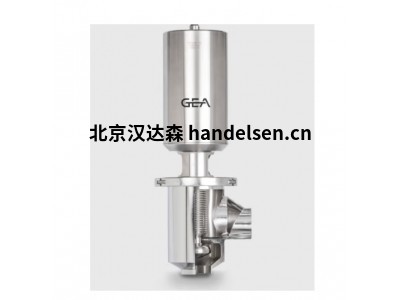

GEA Tuchenhagen控制閥 Aseptomag RVIN用于超潔凈和無菌處理工廠的單座控制閥

GEA Tuchenhagen 控制閥 Aseptomag RVIN 是一款用于超潔凈和無菌處理工廠的單座控制閥，主要用于精確控制流量、壓力、溫度、灌裝液位等.

閥體主要采用焊接不銹鋼波紋管用于密封產品區域免受外部污染，并實現最佳的工藝和產品安全性。與傳統的控制閥相比，倒置控制閥的控制輪廓背對波紋管的一側，因此即使在產品從波紋管側進入閥門的應用過程中，它也可以逆向關閉。電動氣動定位器通過控制氣動執行器實現閥桿的精確定位。



主要組件

1）外殼

帶有兩個腔室的單件式外殼專為該控制閥設計，確保沒有向外的機械接口會危及負壓側的產品安全，就像在閃蒸容器應用中可能發生的那樣。它們提供兩個或三個端口連接。默認情況下，閥門采用標準對焊連接?？筛鶕?jù)要求提供混合端口連接尺寸、帶有附加閥座密封的內部組件的可分割設計以及各種無菌管道連接。

2）內部組件

默認情況下，內部組件設計時沒有額外的閥座密封件。它包括一個半球控制錐，可在過程中平穩運行，并且僅包括一個產品潤濕密封?？筛鶕?jù)要求提供帶有附加閥座密封的設計。

3)執行器

氣動執行器的標準版本設計為空氣關閉/彈簧打開，可為倒置控制閥提供常開故障安全位置。

4)夾具

由于其堅固的結構，GEA 夾具能夠?qū)χ饕考M(jìn)行壓力穩定和安全的連接。具有三個部分的特殊設計允許在狹小的空間條件下輕松處理組件。

5)定位器/過程控制器

無菌倒置控制閥可配備三種不同類型的定位器。默認使用封閉式集中式定位器（GRZ），可以與開放式集中式定位器（ORZ）或封閉式去中心化系統（GRD）進行交換。根據過程要求，還可以使用過程控制器代替定位器。



技術數據

公稱壓力閥：10 巴

關閉壓力：6 巴

控制氣壓：6 巴

氣密密封元件：不銹鋼波紋管

閥座設計：無閥座密封（金屬擋塊）

外殼密封：有機 硅

控 制 錐：半球

材    料：AISI 316L / AISI 316Ti

工作溫度：150 °C （302 °F）

滅菌溫度：160 °C （320 °F）  30 分鐘



性能特點

1）精確控制：通過電 - 氣定位器精確控制氣動執行機構，實現閥桿的精確定位，從而準確控制流量、壓力等參數，滿足各種高精度的工藝要求。

2）高衛生標準：設計符合乳制品、食品和飲料行業對無菌工藝的最高要求，如 EHEDG 和 3-A 標準等，確保產品在處理過程中的衛生和安全。

3）力穩定：GEA 夾鉗的一體化結構能夠?qū)崿F(xiàn)壓力穩定，安全地連接主要部件，特殊的三段式設計使其在空間緊湊的情況下也便于操作。

4）溫度適應性強：能在一定的溫度范圍內穩定工作，操作溫度可達 150°C，滅菌溫度為 160°C，持續 30 分鐘，可適應多種高溫滅菌工藝。



應用行業

乳制品行業：在牛奶、酸奶等乳制品的生產過程中，可用于 UHT（超高溫瞬時滅菌）環節，精確控制滅菌溫度和壓力，確保產品質量和保質期。也可用于灌裝工序，精準控制灌裝液位，保證每瓶乳制品的容量一致。

食品加工行業：在果汁、果醬、罐頭等食品生產中，能用于控制物料的流量和壓力，實現精確配料。同時，在食品的殺菌和無菌灌裝過程中，可確保工藝參數的穩定，防止產品受到污染，滿足食品衛生安全標準。

飲料行業：無論是碳酸飲料、瓶裝水還是功能性飲料，該控制閥可用于調節飲料生產過程中的各種參數，如在碳酸飲料的充氣環節控制氣體流量，在瓶裝水的灌裝過程中精確控制液位和壓力等，保證產品質量穩定。

生物技術行業：在生物制藥、疫苗生產等生物技術領域，對生產環境和工藝的無菌要求極為嚴格。Aseptomag RVIN 控制閥可用于控制發酵罐的溫度、壓力和物料流量，以及在藥品灌裝等關鍵工序中發揮作用，確保生產過程的無菌性和產品質量的穩定性。



主要型號

截止閥 Aseptomag AV

截止閥 Aseptomag AVBS

分流閥 Aseptomag UV

截止閥 AseptomagAF

控制閥 AseptomagRV

控制閥 AseptomagRVIN

背壓閥 AseptomagGD

截止閥 AseptomagAMV

泄漏閥 AseptomagLV

泄漏閥 Aseptomag LVBS

泄漏閥 Aseptomag ADV

雙室閥 Aseptomag DK

雙室閥 AseptomagDKBS

雙室閥 AseptomagDDK

雙室閥 Aseptomag AXV

取樣閥 AseptomagPV

蒸汽入口閥 Aseptomag®DE
