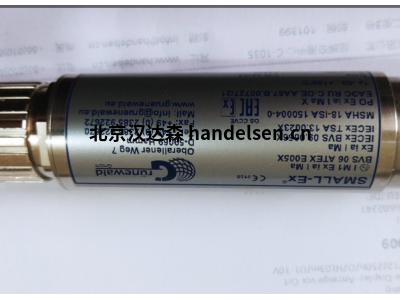

德國Grunewald液位測量儀SMALL-P/RG/12

型號：SMALL-P/RG/12/160b/O/HL10mA/AS8m/Sl4

3-12-100-256
小型-Ex@
壓力測量儀
圓形設備，帶可拆卸傳感器，導管長度8米
外殼材料：不銹鋼
防爆類型：l M1 Exia l Ma
Ex ia l Ma
許可：BVS 06 ATEX E005 X
IECEX BVS 09.0056X
IECEx TSA 13.0023X
溫度范圍：-20攝氏度至+100攝氏度
測量范圍：0-160巴
供電電壓：12V直流電（7.5 -14 V直流電）
輸出模擬信號：4-20毫安
M型接口：螺紋0 DN10。
附帶G1/2 A螺紋適配器
E型接口：符合DlN EN 50020標準的哈丁插頭連接器，帶10毫米內徑導管
配置：現場帶顯示屏

‌1. 產品概述‌

SMALL-Ex® 是由德國 Grünewald GmbH 公司研發的測量設備系列，專用于封閉系統中液體和氣體介質的壓力、溫度、流量、液位、傾斜度及力的測量。設備符合標準和安全規范，適用于嚴苛工業環境。

‌2. 核心內容‌

‌安全規范‌

操作人員需具備專業資質，并嚴格遵守手冊中的安全指令（如防爆要求、電磁兼容性等）。

設備僅限指定用途使用，未經授權的改裝將導致保修失效。

危險等級標識（DANGER/WARNING/CAUTION/NOTICE）明確標注潛在風險。

‌安裝與操作‌

‌流量測量‌：需確保直管段長度（5×D）、避免泵后直接安裝，并注意介質過濾。

‌壓力測量‌：需在無壓狀態下連接，并安裝過壓保護閥。

‌液位測量‌：容器需空置且無壓，避免強循環干擾。

‌溫度測量‌：探頭長度需匹配管道直徑，高溫環境需使用導熱膏。

‌傾斜測量‌：需水平安裝于穩定平面，軸定義明確（X/Y軸±70°）。

‌電氣連接‌

支持多種接口（PROMOS、Harting、Souriau等），輸出信號包括4-20mA、0-10V、CANopen等。

屏蔽電纜需接地，電源與信號輸出通常非隔離。

‌維護與保修‌

設備基本免維護，但需定期清潔。

保修不涵蓋因誤用、超參數運行或未遵循手冊導致的損壞。

‌3. 技術參數‌

‌測量范圍‌：

壓力：0-1000 bar（需協商）

流量：0-250 cbm/h

液位：0-10,000 mm

溫度：-50°C至+100°C（精度±0.5% FS）

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

‌認證‌：符合ATEX、IECEx、EAC Ex等國際防爆標準。
