德國Georgii Kobold原裝KTY-Q系列力矩電機可實現高精度控制

德國Georgii Kobold原裝KTY-Q系列力矩電機可實現高精度控制

一、產品概述

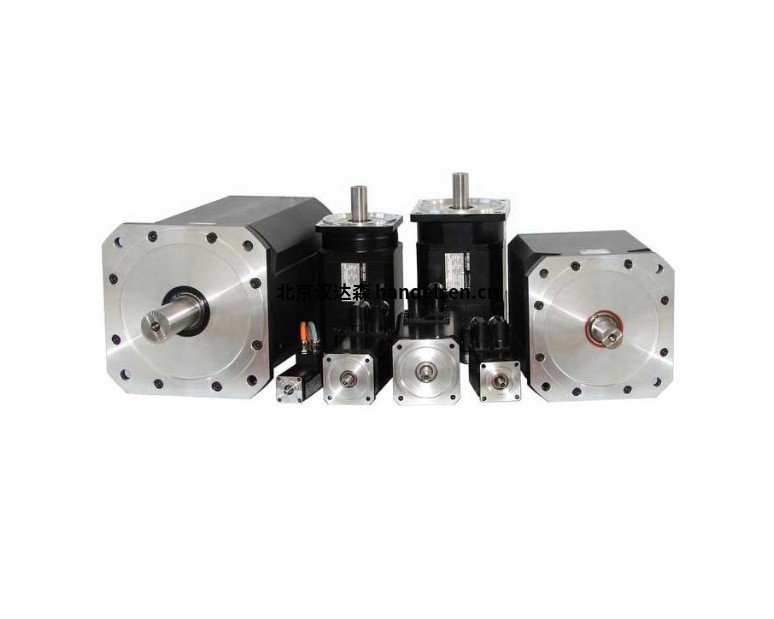

我們的新型 KTY 系列內置同步力矩電機不僅在驅動系統扭矩和剛度方面樹立了新標桿，而且非常緊湊。KTY 系列是任何應用中減速電機的有用替代品。扭矩從 6.5 到 270 Nm 合理地分級。

KTY-Q力矩電機系列有三種不同的法蘭尺寸，每種法蘭尺寸有3-4種堆疊長度可供選擇。這種廣泛的電機系列整齊而高效地滿足您對 14 至 270 Nm 的直接驅動扭矩的需求。無外殼的方形設計為您提供了非常經濟高效的直接驅動解決方案，其中 IP54 防護等級已足夠。

制動器是一種彈簧式安全制動器。制動器設計為駐留制動器。它用于固定電機軸在靜止?fàn)顟B(tài)。偶爾的負載制動是允許的，例如在緊急停機時。制動器集成在電機軸承側。從制動器到電機軸承的動量通過一個齒狀外殼傳遞。溫度膨脹和軸承作用不會對制動器的功能和可靠性產生負面影響。制動器的接線電壓為24VDC士10%。

KTY-Q力矩電機使用了高分辨率編碼器系統，并且消除了易受間隙和摩擦的組件，電機響應迅速，能夠快速達到穩定運行狀態，在頻繁啟停、正反轉等動態工況下表現出色，定位精度高

二、主要特點

扭矩范圍廣：扭矩范圍為 6.5 至 270Nm，有三種不同法蘭尺寸，每種法蘭尺寸有 3-4 種堆疊長度，可滿足 14 至 270Nm 的直接驅動扭矩需求，能適應多種工業場景。

高精度定位：配備高分辨率編碼器系統，可實現高精度的位置控制和速度控制，定位精度和重復定位精度高，能滿足高精度應用需求。

動態性能好：電機啟動和停止響應迅速，能夠快速適應負載變化，可在較寬轉速范圍內運行，轉速范圍根據具體型號有所不同，部分型號轉速可達 500rpm。

結構設計緊湊：采用無外殼的方形設計，節省空間，且為用戶提供了具有成本效益的直接驅動解決方案，防護等級達 IP54，可滿足一般應用要求。

配置靈活：提供帶 / 不帶鍵槽的全軸或 A 和 / 或 B 側的空心軸，還可根據需求選擇不同的振蕩強度，標準為 R 級，也可達到 S 級（根據 DIN VDE 0530-14 標準），此外，還可特殊設計以增加允許的徑向和軸向載荷。

維護方便：采用模塊化設計，易于與現有設備集成，可互換部件設計使得電機的維護和保養更加方便快捷。

可靠性高：內部采用優質材料和精密加工技術，同時具備多重保護措施，如過載保護、過溫保護等，確保電機長壽命和穩定運行。

噪音與振動低：通過優化設計和精密制造，降低了電機的噪音和振動水平，不僅提高了工作環境舒適性，還減少了設備維護需求。

三、主要應用

KTY-Q 系列力矩電機憑借其扭矩范圍廣、精度高、動態性能好等特點，廣泛應用于以下行業：

食品行業：在食品包裝機中，可精確控制包裝材料的輸送和封口過程，保證包裝尺寸統一。

制藥行業：用于藥品灌裝設備，精確控制藥液或藥粉的灌裝量，保證藥品劑量準確。

化工行業：可用于化工原料攪拌設備，根據不同的工藝要求，提供穩定的扭矩，確保原料混合均勻。在化工物料輸送環節，能精確控制物料的輸送速度和量，避免物料泄漏或輸送不暢；還可應用于反應釜的驅動，根據反應進程精確控制攪拌速度和扭矩。

紡織行業：在紡織機械的紡紗工序中，可精確控制紗線的張力，保證紗線質量；

印刷行業：在印刷機的送紙機構中，能精確控制紙張的輸送速度和位置，保證印刷套準精度；

包裝行業：在紙箱成型機中，可精確控制紙板的彎折和輸送，保證紙箱成型質量；

機床領域：用于數控機床的低速進給系統直接驅動滾珠絲杠，提高加工精度。

機器人領域：常用于協作機器人關節，通過轉矩反饋精確控制末端執行器的接觸力，可實現精操作。

四、產品型號

KTY 5224.05 Q-(MF)-Rx/230

KTY 52212.05 Q-(MF)-Rx/400

KTY 6284.04 Q-(MF)-Rx/230

KTY 62816.04 Q-(MF)-Rx/400

KTY 7428.02 Q-(MF)-Rx/400

KTY 74220.02 Q-(MF)-Rx/400
