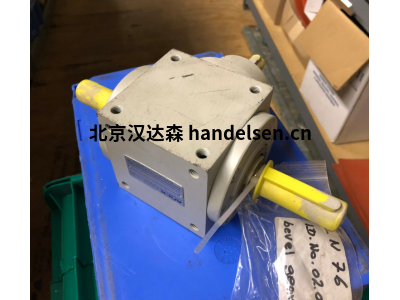

德國ATEK減速機V 200 1:1 07130442

‌

‌

核心參數‌

型號：V200 1:1 E0N0-9.1-1500/SH

殼體邊長（GR）：9

傳動比（UB）：1

質量（CNSMASS）：48 kg

慣量（MM）：201.3904 kg·cm²

‌

性能指標‌

輸入轉速（N1）/輸出轉速（N2）：1500 rpm

額定輸入功率（P1N）：74.40 kW

熱額定功率（P1NT）：26 kW

額定輸出扭矩（T2N）：450 Nm

最大扭矩（T2MAX）：1090 Nm

‌

機械尺寸‌

驅動軸直徑（D）：42 mm

徑向/軸向載荷能力：

高速軸（FRN1/FAN1）：2200 N / 1100 N

低速軸（FRN2/FAN2）：3200 N / 1600 N

‌

結構特征‌

標注關鍵尺寸：寬度（L=80 mm）、半徑（V=2 mm）、安裝孔位（如M16螺紋）及軸向定位長度（如E=273 mm）。

ATEK錐齒輪箱是高精度、強大的變矩器。這些高性能齒輪箱在各個方面都滿足了我們這個時代的高要求。它們結構緊湊，對沖擊不敏感。它們被用于全球機械和設備工程的所有分支并非沒有道理。錐齒輪箱也通俗地稱為錐齒輪、錐齒輪箱、齒輪或減速齒輪和傳動齒輪。

ATEK 錐齒輪箱的齒輪組帶有由硬化表面硬化鋼制成的優質螺旋齒。齒輪組由錐齒輪（齒數少/直徑?。┖湾F齒輪（齒數多/直徑大）組成。帶螺旋齒的齒輪組具有非常有利的嚙合比（高度重疊）的優點。

ATEK的錐齒輪箱噪音低，對沖擊和振動不敏感，具有高彈性和最大功率密度。它們有空心軸、加強軸和法蘭，適用于不同的電機類型。

ATEKV型

標準錐齒輪箱

堅固、強大、緊湊 – 鑄鐵或鋼外殼 – 螺旋齒輪對 – 免維護

特征

帶螺旋齒輪的錐齒輪箱

9 種齒輪箱尺寸，從 065 到 350 毫米邊緣長度

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

傳動比：i = 1：1 至 6：1

低背隙設計，長達 6 角分鐘<

緊湊的設計

免維護

灰口鑄鐵或鋼外殼

ATEK V065 1:1

ATEK V090 1:1

ATEK V120 1:1

ATEK V140 1:1

ATEK V160 1:1

ATEK V200 1:1

ATEK V230 1:1

ATEK V260 1:1

ATEK V350 1:1
