Steimel TF 系列齒輪泵：駕馭高粘度流體的精密動力核心

 Steimel TF 系列齒輪泵：駕馭高粘度流體的精密動力核心

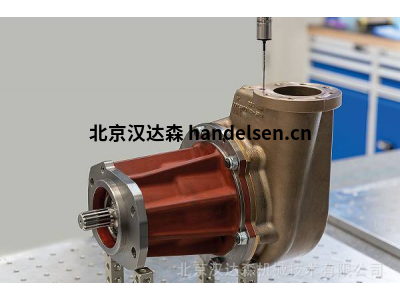

在工業流體處理領域，尤其面對高粘度、高壓力的挑戰性介質時，選擇一款可靠、高效的泵送設備至關重要。德國Steimel公司憑借其深厚的工程底蘊打造的TF系列外嚙合齒輪泵（排量范圍：80 - 1000 cm³/rev），正是為征服此類嚴苛工況而生的專業解決方案。其粘度適應性和穩健的壓力承受能力，使其在化工、食品、涂料、石油、聚合物等多個行業成為關鍵流程的核心驅動力。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、 核心原理與設計哲學

TF系列泵秉承經典外嚙合齒輪泵的工作原理：

1.      精密嚙合： 兩個經過精密加工和硬化處理的齒輪（主動輪與從動輪）在泵腔內緊密嚙合旋轉。

2.      容積變化： 齒輪脫離嚙合時，齒間容積增大，在入口處形成低壓區，吸入介質；齒輪進入嚙合時，齒間容積減小，將介質強力擠壓向出口。

3.      穩定輸送： 這種連續、脈動相對較小的容積式輸送方式，確保了流量基本與轉速成正比，受出口壓力變化影響較小。

Steimel TF系列的設計哲學聚焦于：

·         高粘度適應性： 針對粘稠流體設計，優化齒形、間隙和流道。

·         結構堅固性： 采用高強度材料和重型軸承，確保在壓力下穩定運行。

·         可靠密封性： 配置高性能軸封，防止泄漏，保護環境和設備。

·         維護友好性： 模塊化設計便于拆卸和維護。

二、 關鍵技術參數深度解析：性能邊界

1.      排量范圍 (80 - 1000 cm³/rev)：

o    覆蓋廣泛需求： 從中小流量(80 cm³/rev)到超大流量(1000 cm³/rev)，TF系列提供了豐富的型號選擇，滿足不同規模生產線的流量需求。

o    選型關鍵： 排量是選型的基礎參數，需根據所需流量(立方米/小時或升/分鐘)和預期工作轉速精確計算確定。排量越大，單轉輸出的流量越大。

2.      允許超壓：高達 25 bar (取決于尺寸)：

o    強大驅動力： TF系列能夠穩定承受高達25 bar的系統背壓（注意：此值為峰值壓力，實際持續工作壓力需參考具體型號的技術手冊，通常低于此值）。

o    尺寸依賴性： 壓力承受能力與泵的物理尺寸（通常與排量相關）密切相關。通常規律是：較小排量的型號(如TF80)設計壓力更高，可能接近或達到25 bar；而超大排量型號(如TF1000)的設計持續工作壓力會相應降低。 選型時務必查閱具體型號的P-Q (壓力-流量)性能曲線和技術規格表。

o    應用價值： 此壓力能力使其能夠勝任：

§ 長距離管道輸送高粘度介質。

§ 需要克服高系統阻力的工況（如精細過濾器、反應器進料）。

§ 計量和增壓應用。

3.      粘度范圍：高達約 50,000 mm²/s (cSt)：

o    業界水平： 能夠有效處理粘度高達約 50,000 mm²/s (cSt) 的介質，這是TF系列核心的競爭優勢之一。這涵蓋了極其廣泛的流體類型：

§ 重質燃料油、原油、瀝青、柏油

§ 聚合物熔體（PA, PC, PET, PP, PE等）、橡膠、熱熔膠

§ 高粘度潤滑油、潤滑脂基料

§ 巧克力、糖漿、面團、果醬、奶酪

§ 油漆、油墨、樹脂、粘合劑、密封膠

§ 肥皂、洗滌劑膏體

§ 蜂蜜、糖蜜

o    設計優化： 實現高粘度輸送的關鍵在于：

§ 優化的齒形與間隙： 確保在粘度下仍能有效填充齒間空間，減少內泄，維持容積效率。間隙設計需在防止卡死和減少內泄之間取得精密平衡。

§ 強力的驅動系統： 配備足夠功率和扭矩的電機及重型減速機，以克服高粘度帶來的巨大啟動和運行阻力。

§ 有效的保溫/加熱： 對于粘度的熱敏性介質（如瀝青、聚合物），泵體通常設計有加熱夾套（蒸汽或?qū)嵊停?，或集成電加熱元件，以降低粘度，確保流動性。

§ 低剪切設計 (相對)： 雖然齒輪泵本質上對流體有一定剪切，但TF系列的設計力求在保證輸送效率的同時，盡可能降低對剪切敏感介質（如某些聚合物、乳液）的結構破壞。

三、 TF系列核心結構與技術亮點

1.      堅固的泵體： 通常采用高質量鑄鐵或合金鋼制造，結構厚重，確保在高壓和高扭矩下的剛性與穩定性。

2.      精密齒輪：

o    材料： 高強度合金鋼（如16MnCr5, 18CrNi8），經過滲碳淬火等硬化處理，表面硬度高，耐磨性。

o    工藝： 高精度磨削加工，確保齒形精度、嚙合平穩性和低噪音?？蛇x直齒、斜齒或人字齒設計（人字齒能更好地平衡軸向力，減少脈動和噪音）。

3.      重型軸承系統： 采用大尺寸、高承載能力的滾動軸承（如圓柱滾子軸承、圓錐滾子軸承），能承受高粘度帶來的徑向力和齒輪嚙合產生的軸向力，保證長壽命和可靠性。

4.      高性能軸封： 這是防止高粘度、高壓介質泄漏的關鍵。常見配置包括：

o    填料密封： 適用于非危險性、允許微量泄漏的工況，可調。

o    單/雙機械密封： 標準選擇，提供無泄漏或極小泄漏運行?？筛鶕?jù)介質特性（磨蝕性、腐蝕性、含顆粒度）選擇密封面材料（碳化硅、硬質合金等）和沖洗方案（API Plan 01, 02, 11, 13, 52, 53, 54等）。

o    磁力驅動 (無密封)： 杜絕泄漏風險，適用于劇毒、高危、昂貴或不允許任何泄漏的介質。通過磁耦合傳遞扭矩。

5.      “三明治”式設計 (常見)： 許多TF型號采用模塊化設計，泵體、前蓋、后蓋通過長螺栓緊固。這種設計便于維護（如更換齒輪、軸承、密封）和適配不同的端口連接方式（法蘭、螺紋）。

6.      加熱/冷卻夾套： 圍繞泵體的夾套通道，可通入蒸汽、導熱油或冷卻介質，精確控制泵內流體溫度，對于維持粘度、防止固化或熱降解至關重要。

7.      泄壓閥 (可選)： 集成或外置的安全閥，在系統超壓時開啟，保護泵和管路免受損壞。

四、 核心優勢總結

·         征服粘度： 高達50,000 mm²/s的處理能力是其核心競爭力。

·         高壓強勁： 高達25 bar的超壓能力，驅動流體克服系統阻力。

·         流量穩定可靠： 容積式原理確保流量與轉速高度線性相關，受壓力波動影響小。

·         堅固耐用： 重載設計、優質材料和精密制造保障長壽命和高可靠性。

·         高效輸送： 優化的內腔設計減少內泄，即使在高壓高粘下仍保持良好容積效率。

·         多功能適配： 廣泛的排量選擇、多種密封選項和加熱/冷卻配置，滿足多樣化需求。

·         易于維護： 模塊化設計簡化了維修和備件更換。

五、 典型應用場景

TF 80-1000系列齒輪泵是以下高要求應用的理想選擇：

1.      化工與石化： 輸送重油、瀝青、柏油、潤滑油基礎油、聚合物單體、高粘度添加劑、樹脂、多元醇、異氰酸酯、熔融硫磺。

2.      塑料與橡膠工業： 聚合物熔體（PA, PC, PET, PP, PE, ABS等）的增壓、計量和擠出機喂料；橡膠混煉膠輸送；熱熔膠輸送。

3.      食品與飲料： 巧克力、可可脂、糖漿、蜂蜜、糖蜜、果醬、果肉、番茄醬、人造黃油、起酥油、奶酪醬、面團、高濃度果汁濃縮液、食用油。

4.      涂料、油墨與粘合劑： 油漆、清漆、顏料漿、印刷油墨、粘合劑、密封膠、填縫劑。

5.      油脂與日化： 潤滑脂制造與灌裝、肥皂基料、洗發膏、膏霜、牙膏。

6.      能源與船舶： 重質燃料油(Fuel Oil)的裝卸、駁運和鍋爐進料；原油輸送。

7.      制藥 (特定合規型號)： 高粘度藥膏、凝膠、糖漿基料（需符合相關衛生和材質標準）。

六、 操作與維護要點

·         正確的啟動： 高粘度泵啟動前，確保介質溫度達到要求（必要時預熱泵和管線），避免冷啟動導致電機過載或損壞泵。啟動或長期停用后，應手動盤車確認無卡阻。

·         充分的潤滑： 確保軸承得到良好潤滑（油脂或潤滑油）。對于輸送潤滑性差的介質，有時需考慮引入外部潤滑。

·         溫度監控： 密切監控泵體和介質溫度，避免過熱（導致密封失效、介質降解）或過冷（導致粘度劇增、堵塞）。

·         壓力監控： 監測入口壓力和出口壓力。入口壓力過低易導致氣蝕損壞；出口壓力過高需檢查系統阻力或泄壓閥。

·         密封維護： 定期檢查軸封狀態，對于機械密封，關注其沖洗系統（如配備）是否正常運行。

·         定期維護： 按照制造商手冊進行定期檢查、潤滑和關鍵部件（如軸承、密封、齒輪）的狀態評估與更換。

七、 安全注意事項

·         高壓危險： 系統在25 bar壓力下運行，任何維護操作前必須泄壓并隔離能源（鎖定/掛牌LOTO）。確保管路和接頭額定壓力足夠。

·         高溫危險： 加熱夾套和輸送高溫介質（如瀝青、熔融聚合物）的泵體表面溫度，需隔熱防護，避免燙傷。

·         旋轉部件危險： 運行或維護時，確保防護罩就位，身體和衣物遠離旋轉軸和聯軸器。

·         介質危害： 了解所輸送介質的化學、物理危害（易燃、有毒、腐蝕、高溫），穿戴合適的個人防護裝備(PPE)。

·         重物搬運： TF系列泵，尤其大排量型號，非常沉重。使用合適的起重設備進行搬運和安裝。

八、 選型關鍵考量因素

選擇正確的TF型號是確保成功應用的基礎：

1.      介質特性： 粘度(@工作溫度)、密度、潤滑性、腐蝕性、磨蝕性(含固體顆粒？)、剪切敏感性、溫度范圍、是否易固化/結晶、蒸汽壓(防氣蝕)。

2.      流量需求： 所需的工作流量范圍 (m³/h 或 l/min)。

3.      工作壓力： 系統所需的持續工作壓力和可能的峰值壓力。務必確認所選具體TF型號在該轉速和粘度下的允許工作壓力。

4.      工作溫度： 介質的入口溫度和運行溫度。

5.      轉速范圍： 泵的計劃工作轉速，受限于粘度、壓力、流量和NPSHa(凈正吸入壓頭)。

6.      吸入條件： 入口管路的壓力(NPSHa)是否足夠？高粘度流體需要正壓進料或非常短的吸程。

7.      密封要求： 基于介質危險性、環保要求、法規選擇填料密封、單/雙機械密封或磁力驅動。

8.      加熱/冷卻需求： 是否需要夾套？加熱/冷卻介質是什么？所需溫度？

9.      材料兼容性： 泵體、齒輪、密封材料必須與輸送介質兼容。

10. 安裝環境： 空間限制、電源、環境溫度、防爆要求(ATEX等)。

結論

Steimel TF系列齒輪泵（80-1000 cm³/rev）憑借其無與倫比的高粘度處理能力（高達~50,000 mm²/s）、強勁的壓力性能（超壓達25 bar）以及德國工程賦予的堅固可靠品質，在嚴苛的工業流體輸送領域樹立了。它是工程師在面對重油、聚合物熔體、食品膏體、涂料樹脂等高粘度、高壓挑戰時的強大。精確選型、規范操作和定期維護，將確保TF泵作為您生產流程中的“忠實鐵騎”，持續穩定地輸送動力，驅動效率和可靠性的提升。在粘稠的世界里，Steimel TF泵是您值得信賴的流動引擎。
