Kirchner und Tochter流量計RA60PN10Rp11/2
產品編號：727-01030AGBF0B1A
RA 60 PN 10 Rp 1 1/2
Schwebekörperdurchflussmessgerät
2，5-25 m³/h保護氣體i.N.
1.25公斤/立方米
超過40毫巴
20°C
大小:30
長度：436毫米
最大壓力:20°C時10巴
有機玻璃防護
球莖材料：P235
頭部：S355
緊固件：熱鑄鋅
安裝部分：熱鑄鋅
匯率：1.4571
量規：硼硅酸鹽玻璃
標準殼體：鋁
標準密封件:NBR
防腐蝕：環氧樹脂粉末涂料，
交通藍（RAL 5017）光澤
腐蝕類別：C3
一、產品概述
產品系列：RA 60 和 FA 60 流量計
測量原理：基于可變面積浮子原理
適用介質：透明液體和氣體
特點：
帶有校準過的硼硅酸鹽測量錐
保護鋼管內的測量錐，帶有檢視窗
可選電氣限值開關、模擬輸出（4-20 mA）、防爆設計
二、類型與技術數據
安裝類型：
RA 60：通過管接頭安裝
FA 60：法蘭連接
其他型號：
RA/FA 60-MSK1：帶限值開關（常閉）
RA/FA 60-MSK12：帶限值開關（常開）
RA/FA 60-MSKW：帶限值開關（轉換）
RA/FA 60-EM：帶模擬輸出4-20 mA
RA/FA 60...Ex：防爆設計
技術數據：
安裝長度：655 mm
公稱壓力：PN 10 at 20°C
最大操作壓力：見第3頁測量范圍表
熱耐受力：80°C，可選100°C
環境溫度：最大90°C
調節比：1:10
精度等級：誤差極限（G）1.6%，線性極限（qG）50%
三、材料與連接
材料：
測量玻璃：硼硅酸鹽玻璃
保護套管：精密鋼管P235
頭部材料（RA 60）：S355（尺寸19），EN-GJL-200（尺寸30-36），鑄鋁（從尺寸43起）
法蘭（FA 60）：S355
浮子材料：
液體：標準1.4571，可選PVC、PP、PVDF或PTFE（帶鉛芯）
氣體：標準陽極氧化鋁，可選PVC、PP、PTFE、PVDF或1.4571（帶磁芯）
連接：
RA 60：兩分管接頭，內螺紋符合DIN EN 10226-1（ISO 7-1）
FA 60：法蘭PN 10符合DIN EN 1092-1，其他連接可定制
四、測量范圍
提供多種測量范圍，涵蓋從0.1-1 l/h到300-3000 m³/h（對于氣體）的不同尺寸和介質。
具體測量范圍根據型號和介質定制。
RA 60 / FA 60 系列
校準硼硅酸鹽測量錐
帶保護鋼管的電樞
有機玻璃半殼作為防碎保護
作模式簡單，可靠
專用于待測介質的秤
選擇
限值開關
防爆設計
設計和應用
測量單元 RA 60 和 FA 60 基于可變面積浮子原理。
在管道中，RA 60 通過管接頭安裝，F(xiàn)A 60 安裝在法蘭之間。硼硅酸鹽玻璃測量錐位于帶有檢查窗的保護鋼管內。

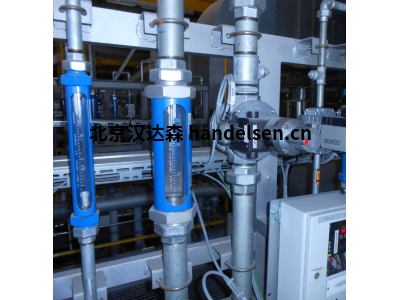

VA 流量計 RA 60 和 FA 60 最適用于透明液體和氣體的流量測量。每個裝置都使用特定于待測介質的刻度進行定制。RA 60 和 FA 60 用于工廠和工藝工程等。
通過安裝電氣限值開關，這些開關可在整個測量范圍內進行調節，因此該設備可用作探測器。
